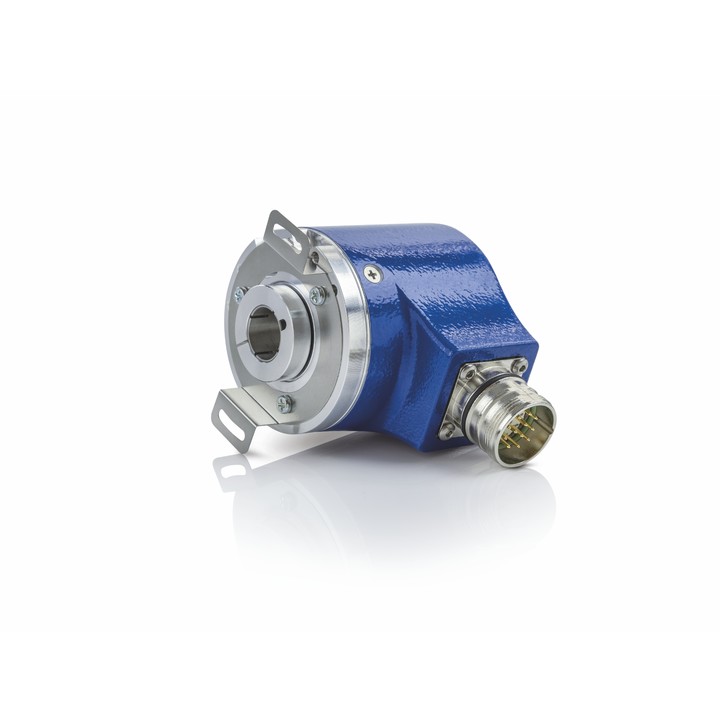

EA 58 F PAR/SSI

Kod: EA58F
  • przemysłowy enkoder jednoobrotowy
  • interfejs SSI lub równoległy push-pull
  • metoda pomiaru optyczna
  • rozdzielczość do 13 bit
  • otwór nieprzelotowy do ø15 mm ze sprzęgłem stojana
  • reset kodu do łatwej konfiguracji
  • przyłącze elektryczne kabel lub konektor
Opis

Absolutne przetworniki obrotowo-impulsowe (kodowe) są specjalistycznymi urządzeniami, których zasadą działania jest podawanie pozycji położenia kątowego za pomocą kodu odczytywanego z tarczy kodowej. Położenie jest podawane w kodzie: binarnym, GRAY'a, BCD lub innym. Informacja o położeniu zostaje podana po włączeniu zasilania i jest kontrolowana przez cały czas działania przetwornika. W przypadku zaniku zasilania lub po przekroczeniu częstotliwości granicznej i jej zmniejszeniu przetwornik 'nie traci orientacji' i wskazuje prawidłowe położenie.

Specyfikacja ogólna
Interfejs komunikacyjny
SSI
równoległy push-pull
Metoda pomiaru
optyczna
Rozdzielczość
2...8192 imp/obr.
Prędkość obrotowa
≤3000 obr./min
Kodowanie
binarne
Gray'a
Montaż
z otworem Ø9,52 mm
z otworem Ø8 mm
z otworem Ø10 mm
z otworem Ø12 mm
z otworem Ø14 mm
z otworem Ø15 mm
Zasilanie
8...28V DC
Moment
IP 54: ≤0,02 Nm
Przyłącze elektryczne
konektor M23
konektor MIL
konektor M12
gniazdo kablowe z kablem 1,5 m
Temperatura pracy
0...+60°C
Stopień ochrony
IP 54
Materiał obudowy
aluminium
Wymiary obudowy
Ø64 mm
