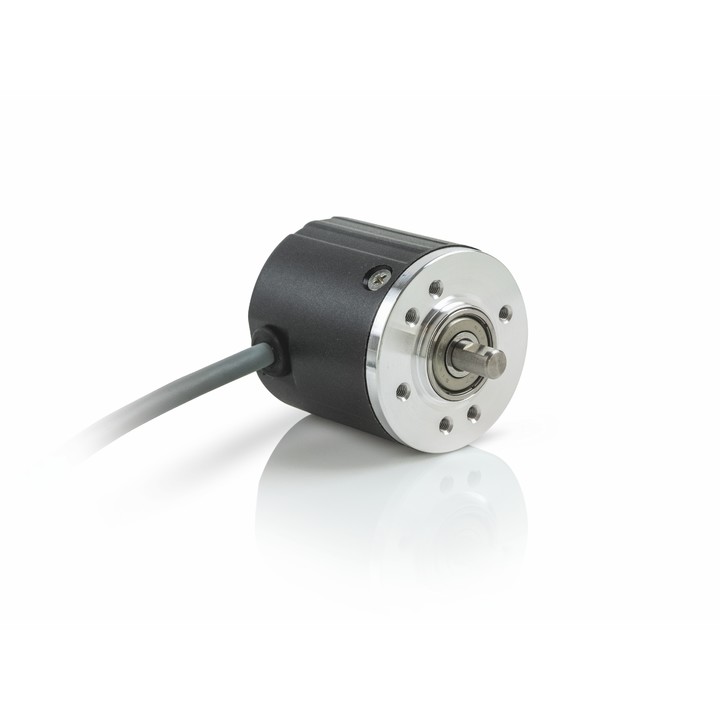

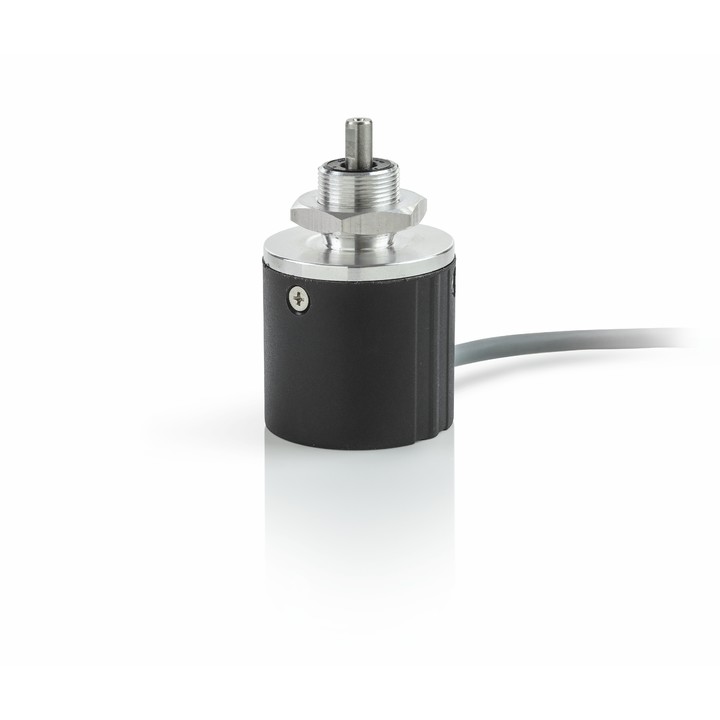

EL 40

Kod: EL40
  • montaż z ośką ø4/6/8 mm
  • metoda pomiaru optyczna
  • maksymalna prędkość obrotowa 6000/3000 obr./min
  • rozdzielczość 1...1500 imp/obr.
  • sygnał wyjściowy: NPN, NPN open collector, push-pull, push-pull, line driver
Opis

Przetworniki inkrementalne są to urządzenia, które wytwarzają określoną ilość impulsów na jeden obrót. Mogą służyć do określenia przemieszczeń kątowych, prędkości obrotowej, przemieszczenia liniowego. Kanał z jednym impulsem na obrót pozwala wyznaczyć liczbę wykonanych obrotów lub położenie odniesienia. Do oferowanych enkoderów proponujemy liczniki z wejściem kwadraturowym SLIK-94, SLK-94T.

Specyfikacja ogólna
Typ wyjścia
push-pull
NPN
nadajnik linii RS-422
Metoda pomiaru
optyczna
Rozdzielczość
1...2500 imp/obr.
Prędkość obrotowa
≤3000 obr./min
≤6000 obr./min
Montaż
z ośką Ø6 mm
z ośką Ø4 mm
z ośką Ø8 mm
Zasilanie
5V DC
5...28V DC
Moment
<0,01 Nm
<0,05 Nm
Przyłącze elektryczne
kablowe
Temperatura pracy
-10...+60°C
-25...+85°C
Stopień ochrony
IP 54
IP 66
Materiał obudowy
aluminium
Wymiary obudowy
Ø42 mm
Ø50 mm
44 x 44 mm
